高密度冲缝筛管

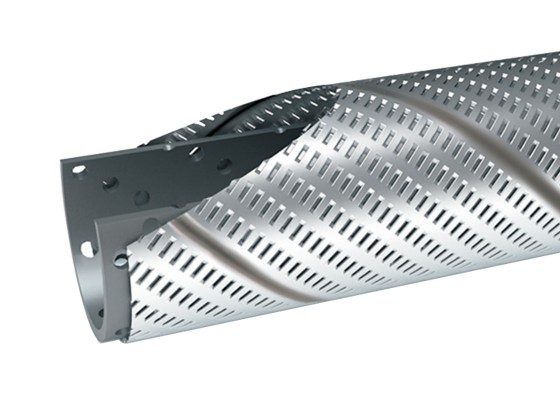

 河北立森的高密冲缝筛管是由中心基管、高密不锈钢冲缝套、不锈钢支撑环组成。基管采用符合API标准的套管或油管钻孔而成,冲缝过滤套采用优良的不锈钢材料,经数控精密冲孔工艺形成高密度的缝隙,冲缝过滤套通过支撑环与基管焊接为一体。根据实际需要,在过滤套外面还可增加外保护套,以加强对过滤套的保护。

  高密冲缝筛管是由中心基管、高密不锈钢冲缝套、不锈钢支撑环组成。基管采用符合API标准的套管或油管钻孔而成,冲缝过滤套采用优良的不锈钢材料,经数控精密冲孔工艺形成高密度的缝隙,冲缝过滤套通过支撑环与基管焊接为一体。根据实际需要,在过滤套外面还可增加外保护套,以加强对过滤套的保护。
 产品性能特点
 1、高密冲缝过滤套
    冲缝可以沿管体轴线方向,采用直缝焊接;独有的冲缝螺旋分布,采用螺旋焊接形成,明显提高了过滤套强度。 在局部受外部挤压时,受压部位在外力作用下,间隙减小或者闭合,保证防砂的可靠性。 采用精密冲孔技术,不锈钢冲缝过滤套的冲缝开口在侧面,降低砂层对冲缝筛管的直接冲蚀作用。冲缝间隙加工范围在0.20mm-1.0mm之间。冲缝间隙均匀度能保证在0.015mm的加工误差范围之内,保证其过滤精度的要求。采用高密冲孔技术,有效开孔缝长是普通割缝管的3-5倍,普通冲缝筛管的2-3倍。
2、中心管独特螺旋布孔
    高密冲缝筛管的中心管采用标准油、套管,中心管采用螺旋打孔形式,减少了管体横截面的开孔面积,在保证管体整体过流面积的基础上,使中心管强度得到最大限度的保留。地层砂被阻挡在冲缝筛管外,地层中的油,气或水经过冲缝间隙,再经过钻削孔进入到筛管内。达到防砂的途径。
3、优良的防腐性能
    中心管采用API标准套管或油管,高密冲缝过滤套采用ss304不锈钢材料。
    对于含H2SCO2 、高Cl-井的特殊要求,中心管可以采用抗腐蚀套管或油管。筛管抗酸、碱、盐腐蚀。
产品适用范围
    筛管可用于直井、斜井、水平井等套管完井和裸眼完井的各类油、气、水井,可单独作为防砂管柱使用,也可配合充填使用
参数:
  冲缝尺寸:0.15~0.5mm
  缝隙公差:±0.03mm
  材质:SS304/SS304L/SS316/SS316L
  开孔率:4.7%~10%
  焊接方式:螺旋焊接


基管

内径(mm)

外径(mm)

过滤精度

(μm)

公称直径

外径(mm)

63

73

300~1000

2-3/8”

60.3

74

85

300~1000

2-7/8”

73

92

102

300~1000

3-1/2”

88.9

103

127

300~1000

4”

101.6

116

130

300~1000

4-1/2”

114.3

129

142

300~1000

5”

127

142

154

300~1000

5-1/2”

139.7

172

184

300~1000

6-5/8”

168.3

183

195

300~1000

7”

177.8

220

232

300~1000

8-5/8”

219.1

246

260

300~1000

9-5/8”

244.48

276

290

300~1000

10-3/4”

273.05

342

355

300~1000

13-3/8”

339.70

Length of screen 5m*1



Length of pipe(m)



5.8

Length of screen 4.5m*2

9.3~9.6

Length of screen 5m*2

11~12
